Характеристики средства идентификации и требования к нанесению закреплены п.27-30 ППР 1957.

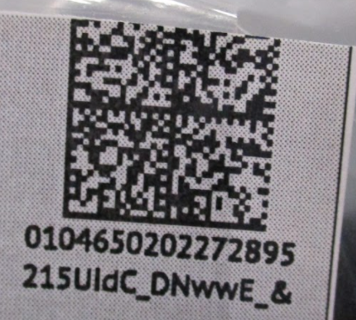

Читаемая человеком часть
Используется для ввода кода в случае повреждения маркировки.
Граница областей данных
Или шаблон поиска, то есть L-линия, показывающая ориентацию кода, и две пунктирные линии, по которым строится сетка для распознавания точек (модулей) DataMatrix.
Область данных
Закодированная информация, представленная в виде черных и белых точек (модулей).
Рекомендации к геометрическим размерам и качеству печати
| Контрастность: | Размер: | Качество печати: | |
|
|
|
Оборудование для чтения Data Matrix, используемое в FC Lamoda
| Модель | Описание |
| HONEYWELL EDA 51 | Ручной терминал сбора данных |
| Zebra DS2278 | Стационарный сканер |
Оборудование для чтения Data Matrix, используемое в доставке Lamoda
| Модель | Описание |
|
Samsung j4 |
Мобильное устройство |
| Samsung Galaxy SM-T365 | Планшет |
Оборудование для чтения Data Matrix, используемое в пунктах выдачи заказов Lamoda
| Модель | Описание |
| Zebra DS 2278 | Стационарный сканер |
| Honeywell EDA51-1 | Сканер |
| Honeywell 1452g | Сканер |
Рекомендации по качеству печати
Для корректного сканирования Data Matrix не допускается наличие следующих дефектов:1. Нарушение границ областей данных (обрезан с одной или нескольких сторон).

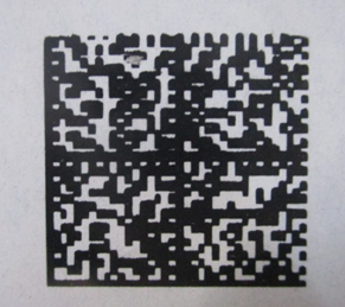

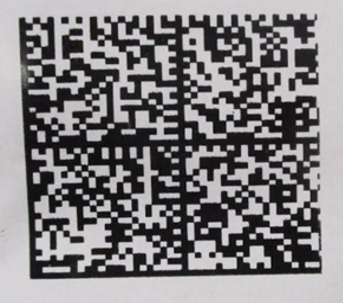

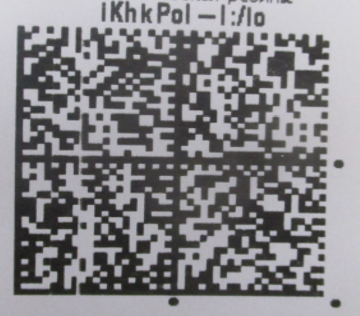

2. Печать слишком жирная или плохо пропечатана (отсутствуют четкие контуры у модулей).

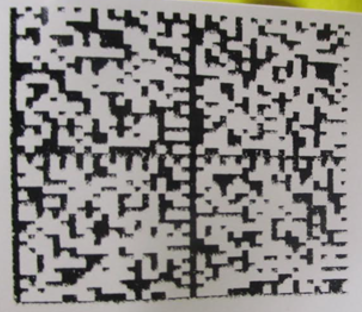

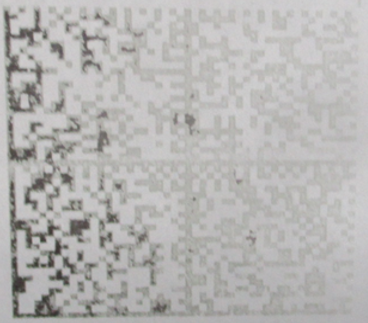

3. Печать бледная, не контрастная.

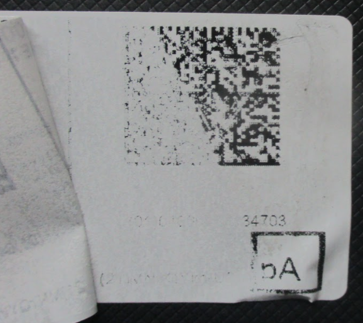

4. DataMatrix заклеен другой этикеткой.

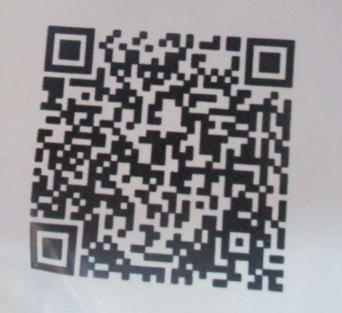

5. DataMatrix сформирован как QR-код.

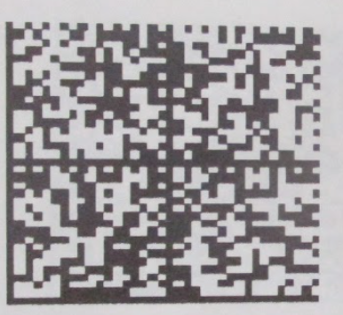

6. DataMatrix частично обрезан

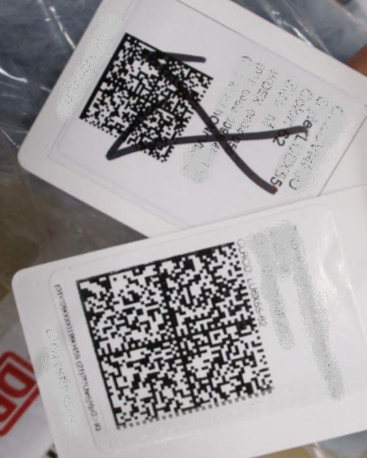

7. На одном товаре нанесено два разных DataMatrix.

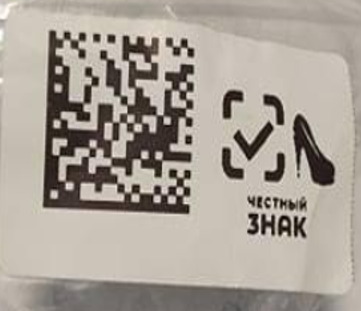

8. DataMatrix наклеен на пакет неверно и с заломами.

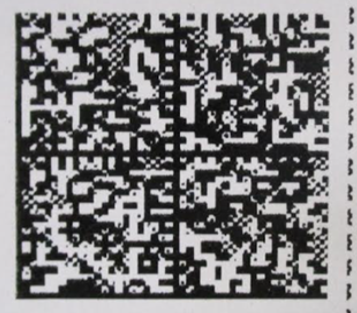

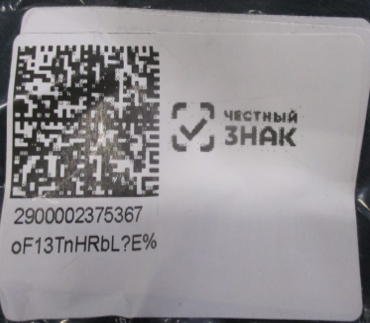

9. Слишком насыщенная печать DataMatrix.
10. Присутствует только один сегмент кода DataMatrix (сформирован не весь код маркировки, а только UIT).
11. Отсутствие спец. символов в коде маркировки.
12. Неполный криптохвост в коде маркировке.

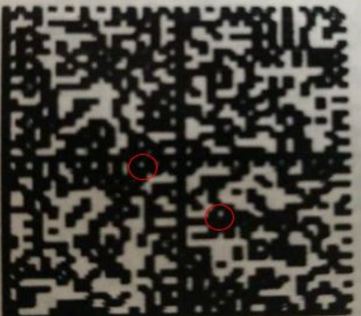

13. Присутствуют посторонние элементы.
Рекомендации по кодированию DataMatrix
На данный момент существует документ, описывающий правила формирования кода Data Matrix - это ГОСТ, описанный в Постановлении Правительства РФ - ППР 1957. Также рекомендуемый алгоритм кодирования и преобразования кода маркировки в Data Matrix можно посмотреть на официальном сайте Честныйзнак.рфНа текущий момент сканеры в Компании Lamoda настроены в соответствие с рекомендациями ЦРПТ на считывание Data Matrix формата GS1 и Data matrix и контроль спецсимволом внутри Data matrix.
Код маркировки Data Matrix может быть нанесен на:
- потребительскую упаковку (рекомендуется);
- этикетку парфюмерной продукции.
Необходимо отдельно отметить, что приложение Честный Знак и Честный знак Бизнес считывает Data Matrix с полным набором спецсимволов, а также проверяет на валидность крипто части, что может служить доказательством его соответствия стандарту. Согласно ППР 1957 и ГОСТ Р ИСО/МЭК 16022-2008 Автоматическая идентификация. Кодирование штриховое. Спецификация символики Data Matrix необходимо использование ASCII кодирования и соответствующих групп сепараторов.
Средство идентификации содержит код маркировки, включающий в себя 4 группы данных, из которых первая и вторая группы образуют код идентификации или код идентификации набора товаров, а третья и четвертая группа образуют код проверки, при этом:
первая группа состоит из 14 цифр и содержит код товара, которому предшествует идентификатор применения (01), генерируется оператором на основании сведений, внесенных участником оборота парфюмерной продукции в соответствии с разделом VI настоящих Правил;
вторая группа состоит из 13 символов (цифр, строчных и прописных букв латинского алфавита, а также специальных символов) и содержит индивидуальный серийный номер единицы товара, которому предшествует идентификатор применения (21) и который генерируется оператором или участником оборота парфюмерной продукции. Завершающим символом для этой группы данных является символ-разделитель, имеющий код 29 в таблице символов ASCII;
третья группа состоит из 4 символов и содержит идентификатор (индивидуальный порядковый номер) ключа проверки, которому предшествует идентификатор применения (91) и который генерируется оператором. Завершающим символом для этой группы данных является специальный символ-разделитель, имеющий код 29 в таблице символов ASCII;
четвертая группа состоит из 44 символов (цифр, строчных и прописных букв латинского алфавита, а также специальных символов) и содержит значение кода проверки, которому предшествует идентификатор применения (92) и который генерируется оператором.
Код идентификации транспортной упаковки представляется в виде одномерного штрихового кода, соответствующего ГОСТ ISO 15394-2013 «Упаковка».
Для того, чтобы получить DataMatrix по ГОСТу (стандарт Data matrix GS1), необходимо либо воспользоваться выгрузкой кодов из личного кабинета ГИСМТ в виде pdf-файла, либо забрать коды маркировки по API и сгенерировать изображение с помощью специального софта.
