Маркировка товаров легкой промышленности DataMatrix

Описание DataMatrix

DataMatrix — двумерный матричный штрих-код, представляющий собой черно-белые элементы или элементы нескольких различных степеней яркости, обычно в форме квадрата, размещенные в прямоугольной или квадратной группе.

Характеристики средства идентификации и требования к нанесению закреплены в п.29–30 ППР 1956.

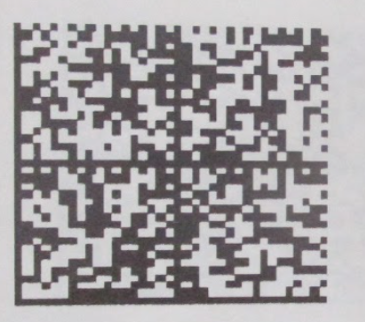

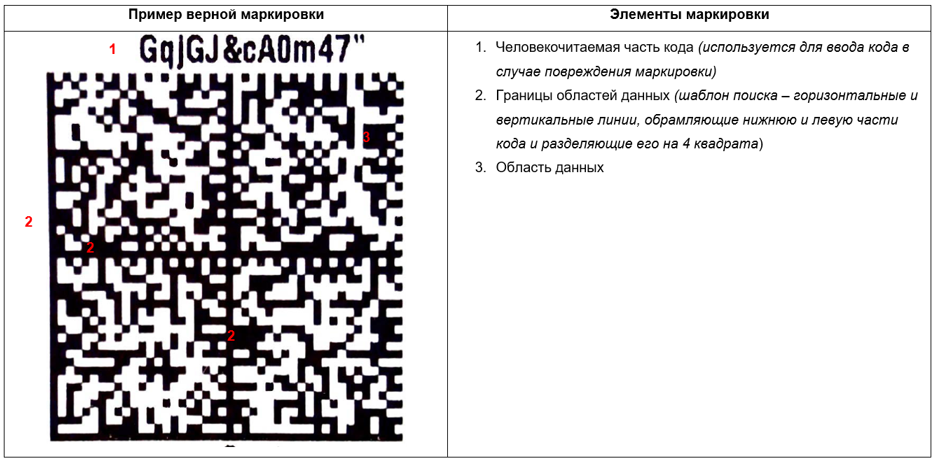

Визуальные элементы DataMatrix

Рекомендации к геометрическим размерам и качеству печати

Контрастность	Размер	Качество печати
Минимальное значение — 50% Максимальное значение — 75%	Минимальное значение 1,5 х 1,5 см Максимальное значение 4,5 x 4,5 см	Требования по качеству печати описаны в ГОСТ Р ИСО/МЭК 15415-2012 (качество не ниже А, В, С). Для корректного сканирования, DataMatrix должен состоять из элементов с четкими контурами, состоящий из черно-белых квадратов.

Оборудование для чтения DataMatrix, используемое в FC Lamoda

Модель	Описание
HONEYWELL EDA 51	Ручной терминал сбора данных
Zebra DS2278	Стационарный сканер

Оборудование для чтения DataMatrix, используемое в доставке Lamoda

Модель	Описание
Samsung J4	Мобильное устройство
Samsung Galaxy SM-T365	Планшет

Оборудование для чтения DataMatrix, используемое в пунктах выдачи заказов Lamoda

Модель	Описание
Zebra DS 2278	Стационарный сканер
Honeywell EDA51-1	Сканер
Honeywell 1452g	Сканер

Рекомендации по качеству печати

Для корректного сканирования DataMatrix не допускается наличие следующих дефектов:

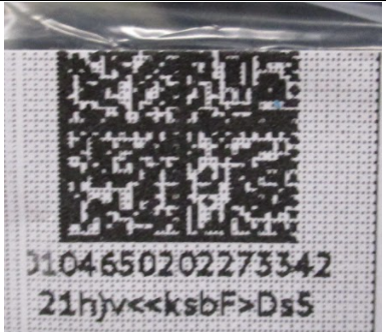

1. Отсутствие границ областей данных

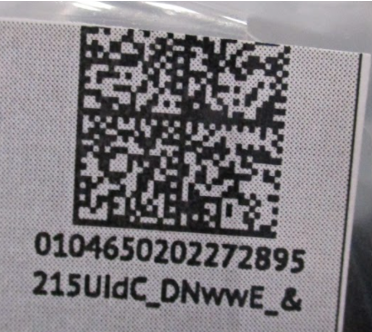

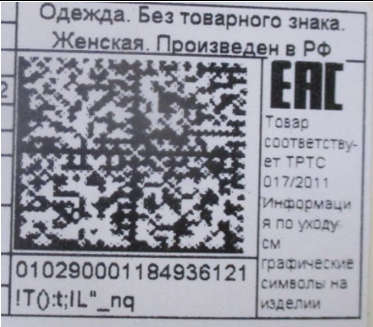

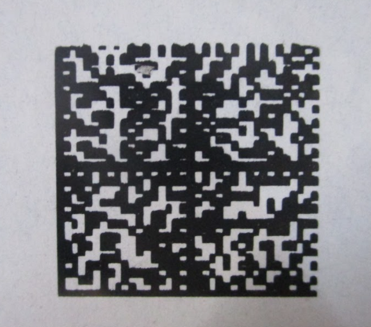

2. Этикетка DataMatrix нечеткая + глянцевая печать

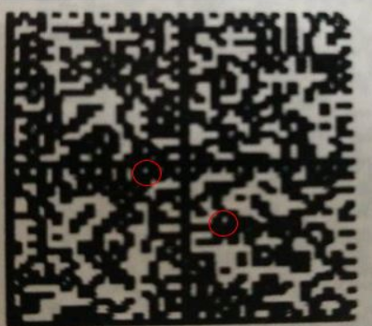

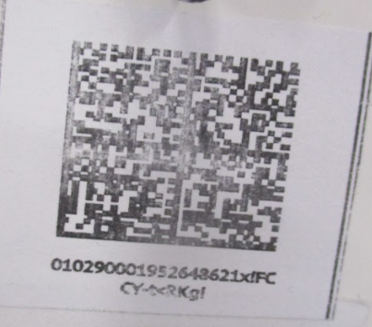

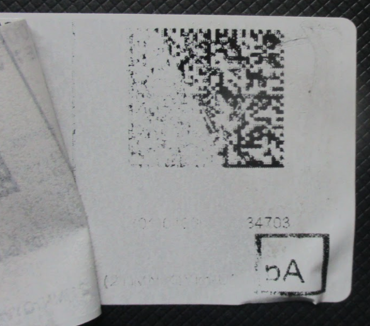

3. DataMatrix плохо пропечатан

4. DataMatrix заклеен другой этикеткой

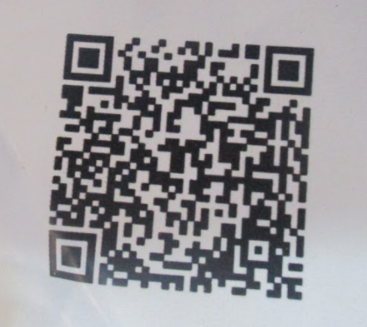

5. DataMatrix сформирован как QR-код

6. DataMatrix частично обрезан

7. На одном товаре нанесено два разных
   DataMatrix

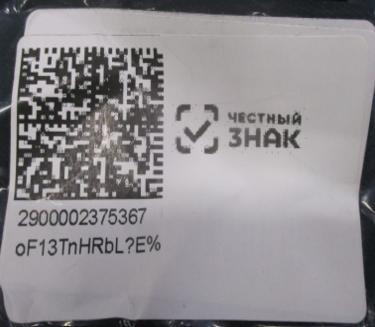

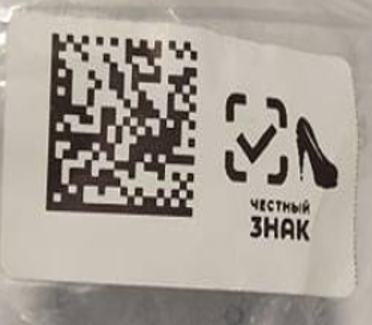

8. DataMatrix наклеен на пакет неверно и с заломами

9. Слишком насыщенная печать DataMatrix

10. Присутствует только один сегмент кода DataMatrix (сформирован не весь код маркировки, а только UIT)

11. Отсутствие спец. символов в коде маркировки

12. Неполный криптохвост в коде маркировки

Рекомендации по кодированию DataMatrix

На данный момент существует документ, описывающий правила формирования кода DataMatrix - это ГОСТ, описанный в Постановлении Правительства РФ - ППР 1956. Также рекомендуемый алгоритм кодирования и преобразования кода маркировки в DataMatrix можно посмотреть на официальном сайте Честныйзнак.рф
На текущий момент сканеры в Компании Lamoda настроены в соответствие с рекомендациями ЦРПТ на считывание DataMatrix формата GS1 и DataMatrix и контроль спецсимволом внутри DataMatrix.

Код маркировки DataMatrix может быть нанесен на:

• потребительскую упаковку (рекомендуется);
• товар легкой промышленности;
• ярлык;
• этикетку.

Компания Lamoda обрабатывает товары с любым из установленных мест крепления указанных в ППР 1956.

Необходимо отдельно отметить, что приложение Честный Знак и Честный знак Бизнес считывает Data Matrix с полным набором спецсимволов, а также проверяет на валидность крипто части, что может служить доказательством его соответствия стандарту. Согласно ППР 1956 и ГОСТ Р ИСО/МЭК 16022-2008 Автоматическая идентификация. Кодирование штриховое. Спецификация символики Data Matrix необходимо использование ASCII кодирования и соответствующих групп сепараторов.

Далее выдержка из ППР 1956:
«Средство идентификации содержит код маркировки, включающий в себя 4 группы данных, из которых 1-я и 2-я группы образуют код идентификации, или код идентификации комплекта, или код идентификации набора, 3-я и 4-я группы образуют код проверки, при этом:

1-я группа состоит из 14 цифр и содержит код товара, которому предшествует идентификатор применения (01), генерируется оператором на основании сведений, поданных участником оборота товаров в соответствии с главой VI настоящих Правил;

2-я группа состоит из 13 символов (цифр, строчных и прописных букв латинского алфавита, а также специальных символов) и содержит индивидуальный серийный номер единицы товара, которому предшествует идентификатор применения (21) и который генерируется оператором или участником оборота товаров. Завершающим символом для этой группы данных является разделитель, имеющий код 29 в таблице символов ASCII;

3-я группа состоит из 4 символов и содержит идентификатор (индивидуальный порядковый номер) ключа проверки, которому предшествует идентификатор применения (91) и который генерируется оператором. Завершающим символом для этой группы данных является специальный символ-разделитель, имеющий код 29 в таблице символов ASCII;

4-я группа состоит из 44 символов (цифр, строчных и прописных букв латинского алфавита, а также специальных символов) и содержит значение кода проверки, которому предшествует идентификатор применения (92) и который генерируется оператором.
Средство идентификации предоставляется в виде двумерного штрихового кода в формате DataMatrix».

Для того, чтобы получить Data matrix по ГОСТу (стандарт Data matrix GS1) необходимо либо воспользоваться выгрузкой кодов из личного кабинета ГИСМТ в виде pdf файла либо забрать коды маркировки по API и сгенерировать изображение с помощью специального софта.
