Маркировка обуви DataMatrix

Data Matrix — двумерный матричный штрих-код, представляющий собой чёрно-белые элементы или элементы нескольких различных степеней яркости, обычно в форме квадрата, размещенные в прямоугольной или квадратной группе.

Характеристики средства идентификации и требования к нанесению закреплены п.37-38 ППР860.

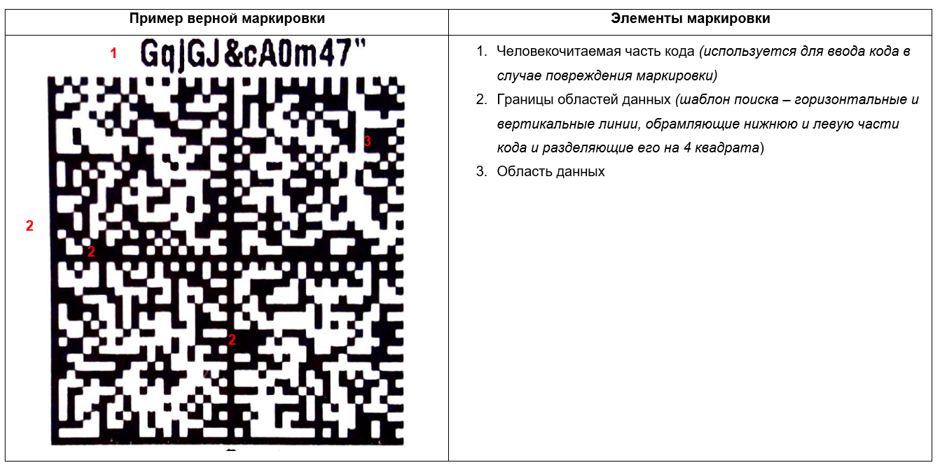

Визуальные элементы Data Matrix

Рекомендации к геометрическим размерам и качеству печати

Контрастность:	Размер:	Качество печати:
Минимальное значение - 50% Максимальное значение - 75%	Минимальное значение 1,5 х 1,5 см Максимальное значение 4,5 x 4,5 см	Требования по качеству печати описаны в ГОСТ Р ИСО/МЭК 15415-2012 (качество не ниже А,В,С). Для корректного сканирования, Data Matrix должен состоять из элементов с четкими контурами, состоящий из черно-белых квадратов.

Оборудование для чтения Data Matrix используемое в FC Lamoda

Модель	Описание
HONEYWELL EDA 51	Ручной терминал сбора данных
Zebra DS2278	Стационарный сканер

Оборудование для чтения Data Matrix используемое в доставке Lamoda

Модель	Описание
Samsung j4	Мобильное устройство
Samsung Galaxy SM-T365	Планшет

Оборудование для чтения Data Matrix используемое в пунктах выдачи заказов Lamoda

Модель	Описание
Zebra DS 2278	Стационарный сканер
Honeywell EDA51-1	Сканер
Honeywell 1452g	Сканер

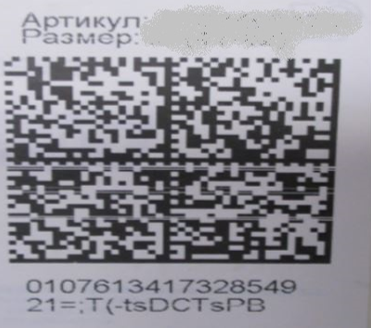

Рекомендации по качеству печати

Для корректного сканирования Data Matrix не допускается наличие следующих дефектов:

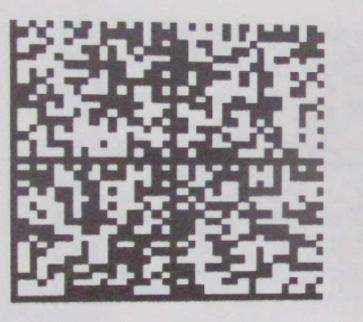

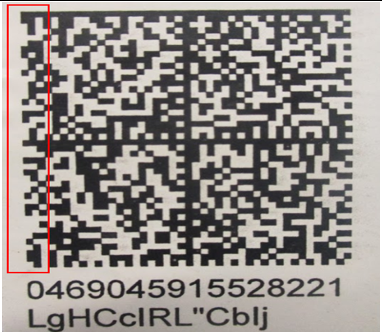

1. Отсутствие границ областей данных



2. Data Matrix затерт/Поврежден

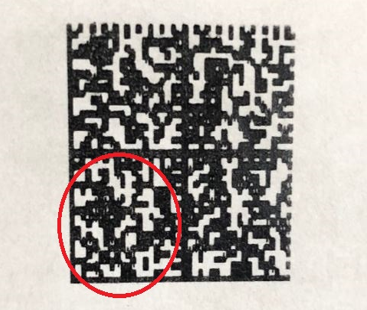

3. Белые полосы на DataMatrix

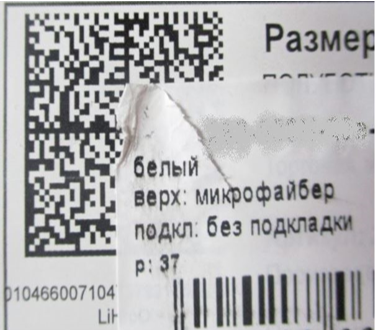

4. Data Matrix заклеен другой этикеткой



5. Нечеткие контуры DataMatrix

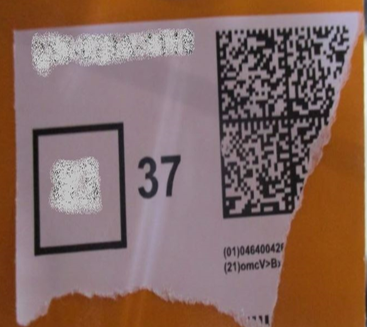

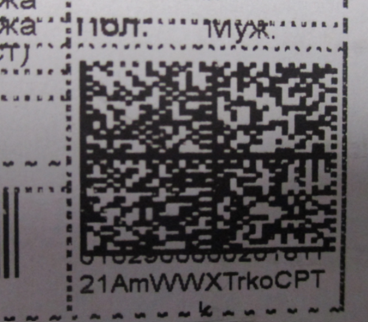

6. DataMatrix частично обрезан

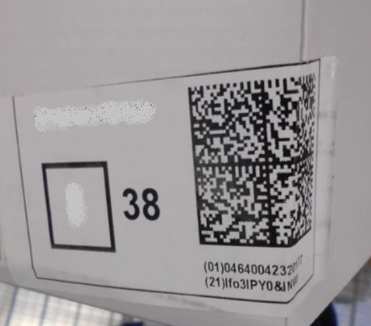

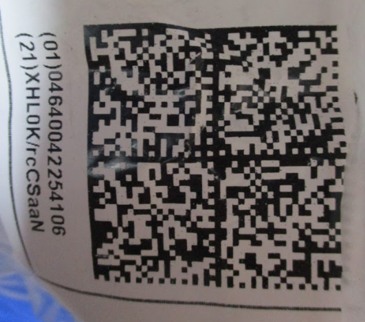

7. DataMatrix наклеен на угол коробки

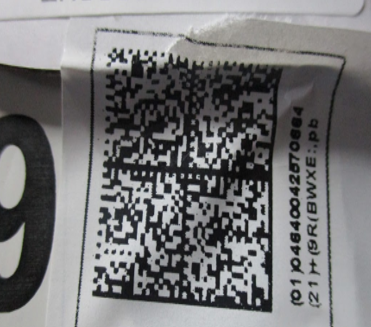

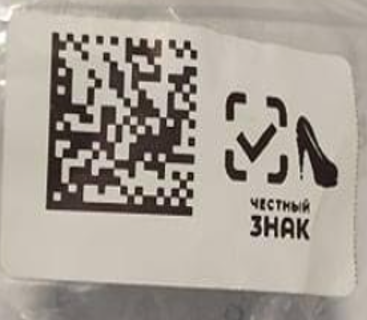

8. DataMatrix наклеен на пакет неверно и с заломами



9. DataMatrix наклеен на техническое отверстие/обрезан

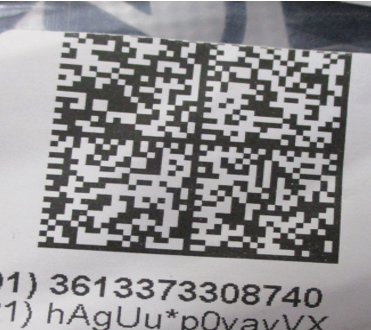

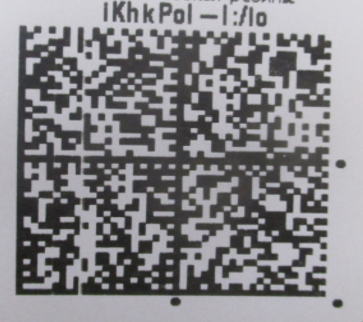

10. Нечеткая печать DataMatrix

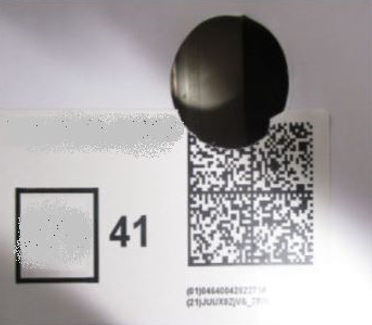

11. Физическое повреждение DataMatrix



12. DataMatrix наклеен на крышку товара

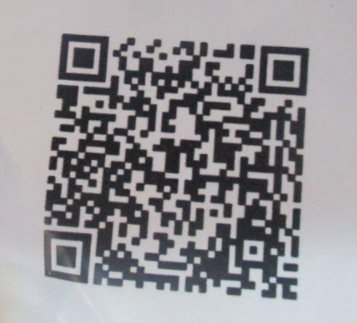

13. DataMatrix сформирован как QR-код

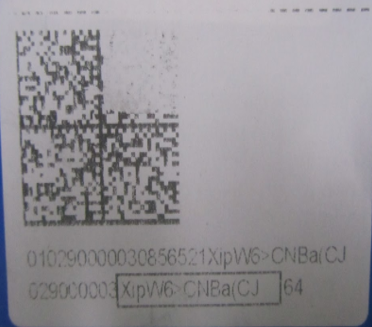

14. Присутствует только один сегмент кода DataMatrix (сформирован не весь код маркировки, а только UIT)



15. Отсутствие спец. символов в коде маркировки



16. Неполный криптохвост в коде маркировки

Рекомендации по кодированию DataMatrix

На данный момент существует документ, описывающий правила формирования кода Data Matrix — это ГОСТ, описанный в Постановлении Правительства РФ - ППР860. Также рекомендуемый алгоритм кодирования и преобразования кода маркировки в Data Matrix можно посмотреть на официальном сайте Честныйзнак.рф

На текущий момент сканеры в Компании Lamoda настроены в соответствие с рекомендациями ЦРПТ на считывание Data Matrix формата GS1 и Data matrix и контроль спецсимволом внутри Data matrix.

• Код маркировки Data Matrix может быть нанесен на:
  ○ потребительскую упаковку (рекомендательно);
  ○ обувные товары;
  ○ товарный ярлык обувных товаров.

*Компания Lamoda обрабатывает товары с любым из установленных мест крепления указанных в ППР 860.

Необходимо отдельно отметить, что приложение Честный Знак и Честный знак Бизнес считывает Data Matrix с полным набором спецсимволов, а также проверяет на валидность крипто части, что может служить доказательством его соответствия стандарту. Согласно ППР860 и ГОСТ Р ИСО/МЭК 16022-2008 Автоматическая идентификация. Кодирование штриховое. Спецификация символики DataMatrix необходимо использование ASCII кодирования и соответствующих групп сепараторов.

первая группа состоит из 14 цифр и содержит код товара, которому предшествует идентификатор применения (01), генерируется оператором на основании сведений, поданных участником оборота обувных товаров в соответствии с разделом VI настоящих Правил;

вторая группа состоит из 13 символов (цифр, строчных и прописных букв латинского алфавита, а также специальных символов) и содержит индивидуальный серийный номер единицы товара, которому предшествует идентификатор применения (21) и который генерируется оператором или участником оборота обувных товаров. Завершающим символом для этой группы данных является символ-разделитель, имеющий код 29 в таблице символов ASCII;

третья группа состоит из 4 символов и содержит ключ проверки, которому предшествует идентификатор применения (91) и который генерируется оператором. Завершающим символом для этой группы данных является специальный символ-разделитель, имеющий код 29 в таблице символов ASCII;

четвертая группа состоит из 88 символов (цифр, строчных и прописных букв латинского алфавита, а также специальных символов) и содержит код проверки, которому предшествует идентификатор применения (92) и который генерируется оператором.Завершающим символом для этой группы данных является специальный символ-разделитель, имеющий код 29 в таблице символов ASCII».

Для того, чтобы получить Data matrix по ГОСТу (стандарт Data matrix GS1) необходимо либо воспользоваться выгрузкой кодов из личного кабинета ГИСМТ в виде pdf файла либо забрать коды маркировки по API и сгенерировать изображение с помощью специального софта.
